SM16512PS是并联差分传输四通道LED驱动输出控制专用芯片，兼容并扩展DMX512（1990）信号协议。 芯片内含电源稳压电路，
时基电路，485�？椋� 号解码�？椋莼捍嫫鳎谥谜竦雌鳎耐ǖ篮懔� 驱动器默认输出电流17mA。每一输出通道皆可输出
8 位(256级)灰阶的可调线性电流。内置EEPROM存放芯 片地址，数据总线一次性自动写地址，可在线退出写 地址状态，无需重新
上电。双线差分传输，带载点数 多，抗干扰能力强，传输距离远。
特性说明
? OUTR/G/B/W 默认电流 17mA
? 软件设置上电默认显示状态（不亮灯、50%白光、 100%白光、50%蓝光）
? 数据总线写地址，控制器至第一灯点只需接 A/B 数据总线,无需接地址线
? 写地址成功后亮绿灯，可在线退出写地址状态， 灯具无需重新上电
? OUTR/G/B/W 输出端口耐压 26V
? 内置电源稳压电路，外部电源范围：5V~24V
? 灰度等级：256 级 ? 兼容并扩展 DMX512(1990)协议信号
? 信号传输速率：250kbps~750kbps ? 内置 EEPROM，最大支持 4096 通道寻址
? 信号传输方式：双线差分并联 ? 内置 485 解码�？椋垢扇拍芰η浚渚嗬朐�

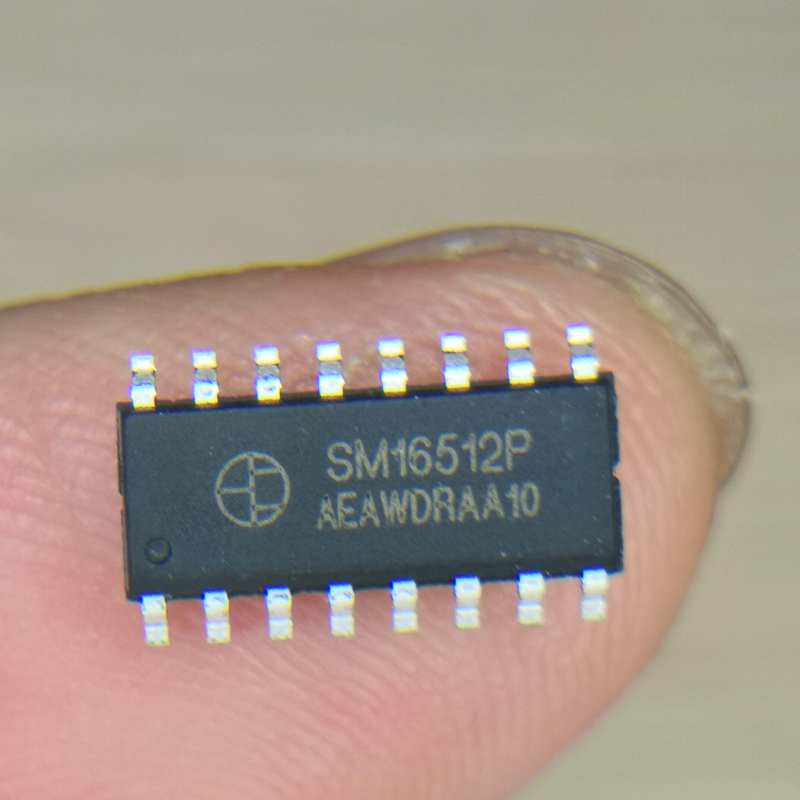

? 具有 3/4 通道选择功能 ? 封装形式： SM16512PS:SSOP10 SM16512P:SOP16
SM16512PS典型应用
该产品用于差分并联传输方式，采用国际 DMX512（1990）协议，最大并联芯片数为 1024 颗。 在显示控制及写地址时，控制器
到第一个灯点无需连接四根线，而只需连接 A/B 两根信号线就可完成写地址及 显示控制，省掉了地线及地址线两根连接线，大大
提高了工程安装的灵活性及便捷性。
