高压灯带恒流恒温芯片SM500A8是一款单通道 LED线性恒流恒温控制芯片，芯片使用本司专利的恒流
设定和控制技术，输出电流由外接 Rext电阻设置，最大电流可达 45mA，且输
出电流不随芯片 OUT端口电压而变化，具有较好的恒流性能。系统结构简单，
外围元件极少，方案成本低。芯片具有过温调节功能，当芯片温度达到过温调节
点时，输出电流快速降低，起到恒温效果，保护 IC的功能，提高应用可靠性。
注 1：最大输出功率受限于芯片结温，最大极限值是指超出该工作范围，芯片
有可能损坏。在极限参数范围内工作，器件功能正常，
但并不完全保证满足个别性能指标。
注 2：RθJA在 TA=25°C自然对流下根据 JEDEC JESD51热测量标准在单层导
热试验板上测量。
注 3：温度升高最大功耗一定会减�。庖彩怯� TJMAX，RθJA和环境温度 TA
所决定的。最大允许功耗为 PD = (TJMAX-TA)/ RθJA或是极限范
围给出的数值中比较低的那个值。
电气工作参数定义了高压灯带恒流恒温芯片SM500A8器件在工作范围内并且在保证特定性能指标的测试条件下的
直流和交流电参数。对于未给定上下限值的参
数，该规范不予保证其精度，但其典型值合理反映了器件性能。
注 5：规格书的最小、最大参数范围由测试保证，典型值由设计、测试或统计分
析保证。
注 6：最大电流是芯片允许通过的最大电流值，根据实际的散热条件，需要预留
10%~20%的余量。
注 7：电流负温度补偿起始点为芯片表面设定温度 80°C。

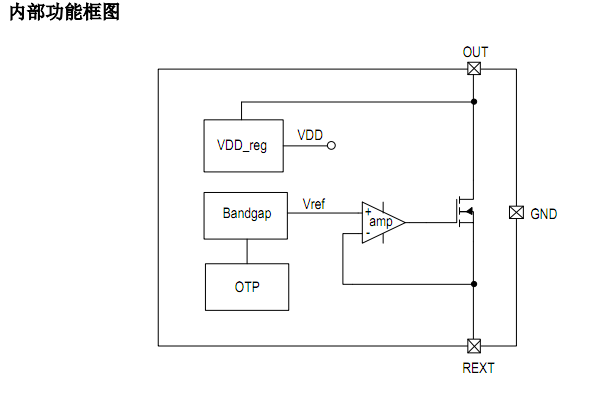

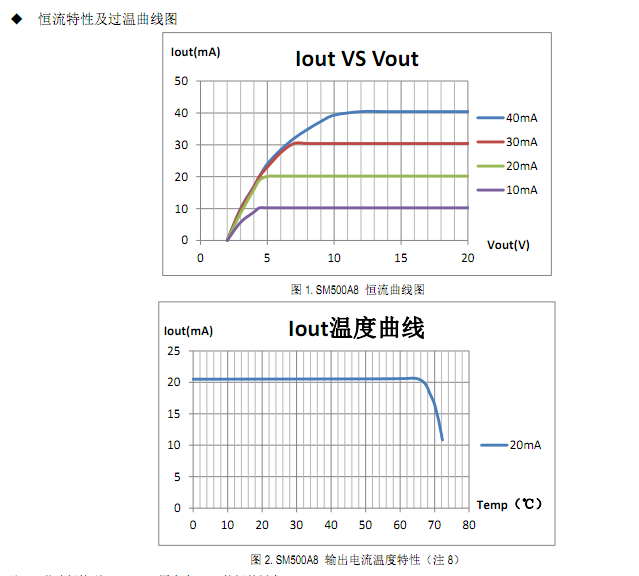

高压灯带恒流恒温芯片SM500A8最大电流可达 45mA，且输出电流不随芯片 OUT端口电压而变化，具有较好的恒
流性能。芯片具
有过温调节功能，当SM500A8芯片温度达到过温调节点时，输出电流快速降低，起到恒温
效果，保护 IC的功能，提高应用
可靠性。
?
芯片散热措施
SM500A8芯片内部有温度补偿电路，为避免芯片温度高引起掉电流现象，系统需
有良好的散热处理，确保
SM500A8芯片工作在合理的温度范围，常见散热措施如下：
1）增大 SM500A8 GND铺铜面积；
2）灯带多芯片并联应用时，芯片间隔距离加大，可减少温度堆集；
SM500A8支持芯片并联应用方案。若系统输出功率过大导致芯片温度高时，可以
采用多颗芯片并联使用。
?
过温调节功能
当 LED温度过高时，如在灯带应用中会引起 LED灯带胶套发黄或冒油情况，影
响 LED灯带使用寿命和美观。
SM500A8集成了温度补偿功能，当芯片表面达到 80?C过温点时，芯片将会自动
减小输出电流，以降低芯片温度，保
证灯带胶套使用寿命和美观。
