在 LED 驱动控制芯片的领域中，SM5166PS 与 SM5166PF 犹如两颗璀璨的明星，它们均为高集成度
LED驱动芯片 ，在众多方面有着诸多相似之处，共同为 LED 显示技术的发展奠定了坚实基础。
从工作电压来看，两者的适用范围均为 3.3V - 5.5V。这一较为宽泛的工作电压范围，使得它们在不同的电源环境下都能稳定运行，无论是常见的电子设备电源输出，还是一些对电压稳定性有特殊要求的应用场景，SM5166PS 与 SM5166PF 都能够轻松适配，大大提高了产品的通用性和适用性。

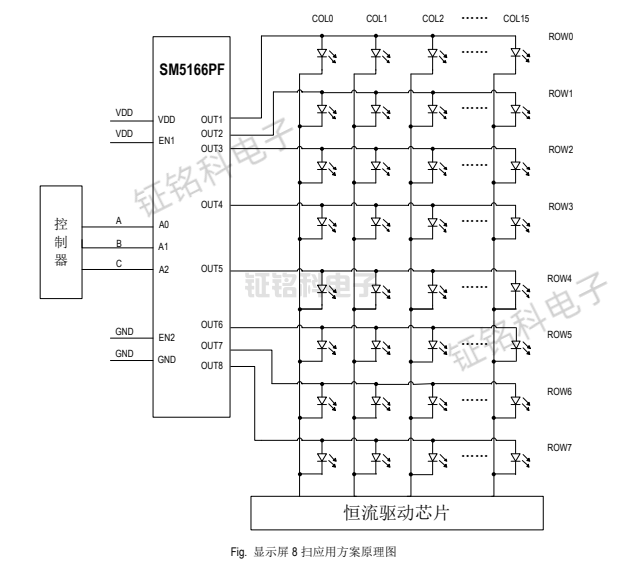

在内部结构上，它们都内置了 3 - 8 译码器，这一关键组件使得芯片能够提供 8 通道的输出电流驱动。通过这 8 个通道，可以同时控制多个 LED 灯珠的工作状态，实现丰富多样的显示效果。在大型 LED 显示屏中，就需要这样多通道的驱动控制，才能保证每一个 LED 灯珠都能准确地显示出相应的颜色和亮度，从而呈现出清晰、绚丽的画面。
为了提升显示效果，SM5166PS 与 SM5166PF 的 OUT1 - OUT8 端口均内置了电压钳位电路。这一创新设计堪称解决 LED 显示屏 “列上拖影” 问题的关键。在 LED 显示屏快速切换画面时，由于电流和电压的瞬间变化，容易出现 “列上拖影” 现象，即前一帧画面的残影会短暂地保留在屏幕上，影响观看体验。而电压钳位电路能够精确控制每个通道的输出电压，使得 LED 灯珠在快速切换状态时，能够迅速响应并稳定亮度，有效消除了拖影现象，让显示屏的刷新率得到显著提高，画面更加清晰、流畅。在体育赛事直播中，高速运动的画面能够清晰无拖影地呈现，让观众仿佛身临其境。
它们的高集成度特点也为应用方案带来了诸多优势。高度集成意味着将多种功能电路集成在一片芯片上，减少了外部元件的使用数量。这不仅为应用方案节省了宝贵的 PCB 板空间，使得电子设备的设计可以更加紧凑、小型化；还降低了走线复杂度，减少了布线过程中的工作量和错误率，提高了系统的可靠性。更少的外部元件也意味着更少的故障点和潜在风险，降低了应用过程中的维护成本和维修难度。
电流输出：2.5A 与 3.2A 的力量较量
尽管 SM5166PS 与 SM5166PF 在许多方面极为相似，但它们在每个通道的最大电流输出上存在明显差异。SM5166PS 每个通道的最大电流可达 2.5A ，而 SM5166PF 则更为强劲，每个通道最大电流能达到 3.2A。这看似仅 0.7A 的差距，却在实际应用中有着显著影响。
对于 LED 灯珠而言，电流是决定其亮度的关键因素之一。根据 LED 的发光原理，在一定范围内，通过 LED 的电流越大，其内部电子与空穴复合产生的光子数量就越多，从而亮度也就越高。SM5166PF 的 3.2A 大电流输出能力，能够让 LED 灯珠发出更亮的光线，在一些对亮度要求极高的场合，如户外大型广告牌、体育场馆的巨幕显示屏等，SM5166PF 就展现出了强大的优势。在阳光强烈的户外环境中，普通亮度的 LED 显示屏很容易被强光 “淹没”，导致显示内容�：磺�。而采用 SM5166PF 驱动的 LED 显示屏，凭借其更高的亮度，能够在强光下依然清晰地展示信息，吸引路人的目光。
从适用场景来看，SM5166PS 的 2.5A 电流输出适用于一些中小尺寸的 LED 显示屏，或者对亮度要求不是特别高的室内显示场景。在会议室的小型 LED 显示屏中，SM5166PS 足以提供清晰、舒适的显示效果，满足会议展示、资料分享等需求。而大尺寸显示屏，由于需要照亮更大的面积，并且在远距离观看时也需要保证足够的清晰度和视觉冲击力，就更适合使用 SM5166PF。在举办大型演唱会时，舞台上的超大型 LED 背景屏，使用 SM5166PF 芯片驱动，能够让舞台画面更加明亮、鲜艳，即使是坐在场馆后排的观众也能清晰地看到舞台上的每一个细节。
特性细节：决定芯片性能的关键
（一）导通电阻与效率表现
在电子芯片的性能参数中，导通电阻是一个关键指标，它对芯片的工作效率有着直接影响 。SM5166PF 在这方面有着明确的参数标注，在 2A 的输出电流且 VDD 为 5.0V 的条件下，其驱动管的导通电阻为 120mΩ。根据欧姆定律，功率损耗与电阻和电流的平方成正比（P = I?R），较低的导通电阻意味着在相同电流下，驱动管的功率损耗更低。在一个需要长时间连续工作的 LED 显示屏项目中，使用 SM5166PF 驱动芯片，由于其导通电阻低，在长时间运行过程中，驱动管产生的热量较少，不仅提高了能源利用效率，还减少了散热系统的负担，降低了因过热导致的故障风险。
而 SM5166PS 并未提及导通电阻相关参数，这使得在效率表现的评估上存在一定的不确定性。在实际应用中，如果 SM5166PS 的导通电阻相对较高，那么在驱动 LED 灯珠时，就会有更多的电能转化为热能而被浪费，导致能源利用率降低，同时产生的过多热量也可能影响芯片的稳定性和寿命。在一些对能源效率要求严格的室内节能照明项目中，SM5166PS 若因导通电阻问题导致效率低下，就可能无法满足项目的节能指标要求。
（二）ESD 防护：稳定性的保障
静电放电（ESD）是电子设备在使用过程中面临的一个常见问题，它可能会对芯片造成不可逆的损坏，影响设备的正常运行。
LED驱动芯片SM5166PF 在抗静电方面表现出色，其 ESD 等级超过 6KV 。这意味着它能够承受较高强度的静电冲击而不发生故障，在日常使用中，当人们触摸电子设备时，人体携带的静电可能会通过接口或外壳传导到芯片上，SM5166PF 凭借其高 ESD 等级，可以有效地抵御这些静电冲击，保证芯片的稳定工作。在一些需要频繁插拔设备的场合，如展会现场的 LED 显示屏演示设备，经常会因为操作人员的频繁操作而产生静电，使用 SM5166PF 驱动芯片就能大大降低因静电导致的显示屏故障概率。
相比之下，SM5166PS 未提及 ESD 相关参数，这使得它在抗静电能力上存在疑问。在实际应用中，如果 SM5166PS 的抗静电能力不足，就容易受到静电的干扰和损坏。在干燥的冬季，空气湿度较低，静电更容易产生和积累，此时使用 SM5166PS 驱动的 LED 显示屏可能会频繁出现闪烁、花屏甚至芯片损坏等问题，影响设备的正常使用和使用寿命。
应用抉择：根据需求选芯片
在实际的 LED 应用领域中，如何在 SM5166PS 与 SM5166PF 之间做出正确选择，是工程师和设计师们必须面对的关键问题。这不仅关系到产品的性能表现，还与成本控制、稳定性等多方面因素密切相关。
在 LED 显示屏方面，若是室内中小型显示屏，如会议室、教室、小型商场的宣传显示屏等，SM5166PS 通常是一个不错的选择。这类显示屏对亮度要求相对不高，更注重显示的稳定性和成本控制。SM5166PS 的 2.5A 电流输出足以满足其亮度需求，且在消除 “列上拖影”、提高刷新率以及改善 LED 漏电造成的行暗亮等方面的功能，能够保证显示屏呈现出清晰、稳定的画面。在会议室中，使用 SM5166PS 驱动的 LED 显示屏可以清晰地展示会议资料、PPT 等内容，不会出现画面�：蛲嫌暗任侍猓移浣系偷某杀疽卜匣嵋槭疑璞傅脑に阋�。
对于户外大型显示屏、体育场馆显示屏以及舞台背景显示屏等，SM5166PF 则更具优势。这些场合对显示屏的亮度、稳定性和抗干扰能力都有着极高的要求。户外环境光线复杂，大型体育赛事和舞台表演的画面动态变化大，需要显示屏能够在强光下依然清晰可见，并且在快速切换画面时不出现拖影和�：窒蟆M5166PF 的 3.2A 大电流输出可以让 LED 灯珠发出更亮的光线，确保在各种环境下都能清晰显示；其超过 6KV 的 ESD 防护等级，能够有效抵御静电干扰，保证显示屏在复杂环境下稳定运行。在举办大型户外音乐节时，舞台上的 LED 背景屏使用 SM5166PF 驱动芯片，能够在强光和复杂的舞台环境下，呈现出高亮度、高清晰度的画面，为观众带来震撼的视觉效果。
在 LED 照明系统中，不同的应用场景也对芯片有不同的需求。在商业照明中，如商场、超市等场所，需要照明系统具有较高的亮度和均匀性，以突出商品的展示效果。SM5166PF 的大电流输出和良好的性能表现，能够满足商业照明对亮度和稳定性的要求，营造出明亮、舒适的购物环境。而在家居照明中，更注重节能和舒适度，SM5166PS 的性能和成本优势就能够得到体现，它可以在满足基本照明需求的同时，降低能源消耗和成本。
了解 SM5166PS 与 SM5166PF 的区别，对于在不同 LED 应用场景中做出准确的芯片选择至关重要。只有根据具体的应用需求，综合考虑芯片的各项性能指标，才能充分发挥芯片的优势，实现最佳的应用效果，推动 LED 技术在各个领域的广泛应用和发展。
