DMX512并联led驱动芯片大全及SM16512PK详解

作者：zmkdz 发布时间：2024-02-18 09:44:53 浏览量：

DMX512是一种数字通信协议，被广泛应用于舞台照明、娱乐场所和建筑物装饰等领域。它通过光信号控制多个灯光设备，实现各种炫彩效果。而SM16512PK作为一款专门为DMX512协议设计的并联LED驱动芯片，在DMX512控制系统中扮演着重要的角色。


其中SM16512PK就是一款DMX512并联LED驱动芯片，具有以下特点：

1. 兼容并扩展DMX512（1990）信号协议，信号传输速率可在250kbps至750kbps之间调节。

2. 内置电源稳压电路，外部电源范围为5V至24V，适合各种电源环境。

3. 具有四个并联差分传输通道，每个通道都可以作为恒流驱动器，输出电流可在默认的17mA基础上通过外部连接REXT电阻来调节。

4. 内置485解码�？椋垢扇拍芰η浚渚嗬朐丁�

5. 内置EEPROM，最大支持4096通道寻址，方便大规模LED灯具的地址管理。

6. 具有灰度等级256级调节功能，能够实现精细的亮度控制。

7. 封装形式为SSOP10，便于集成和电路板布局。

此外，这款芯片还有一些特殊功能，如软件设置上电默认显示状态、在线退出写地址状态等，能够简化LED灯具的控制过程。以上信息仅供参考，如需了解更多信息，建议咨询芯片工程师。

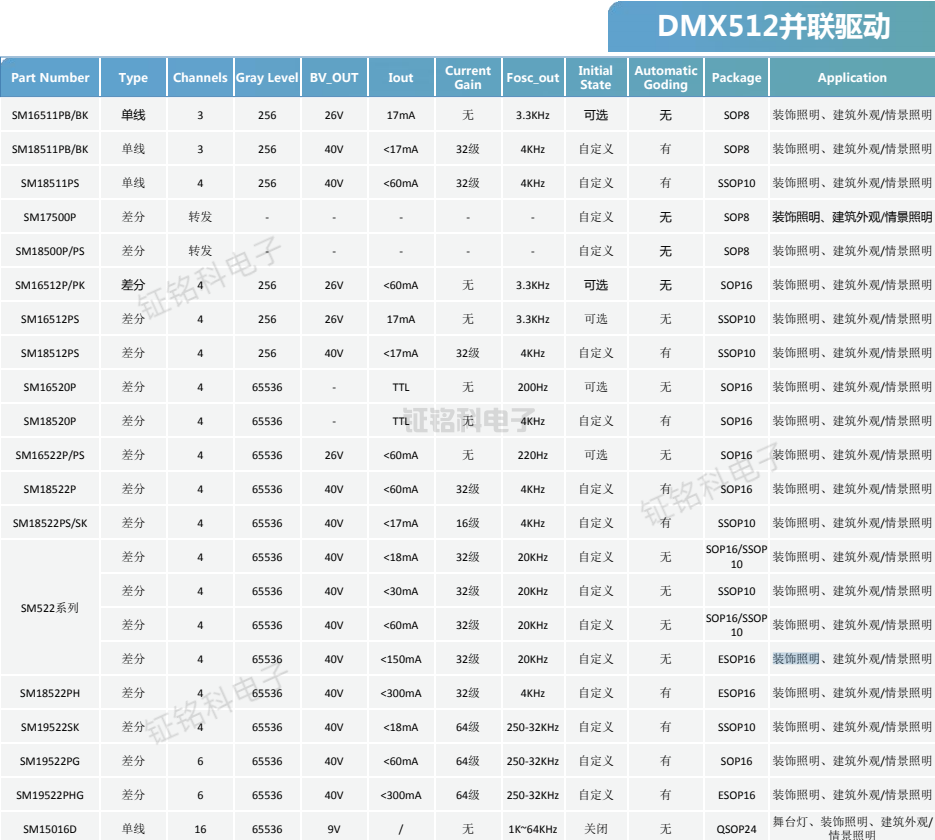

更多DMX512并联led驱动芯片请参考下表:
