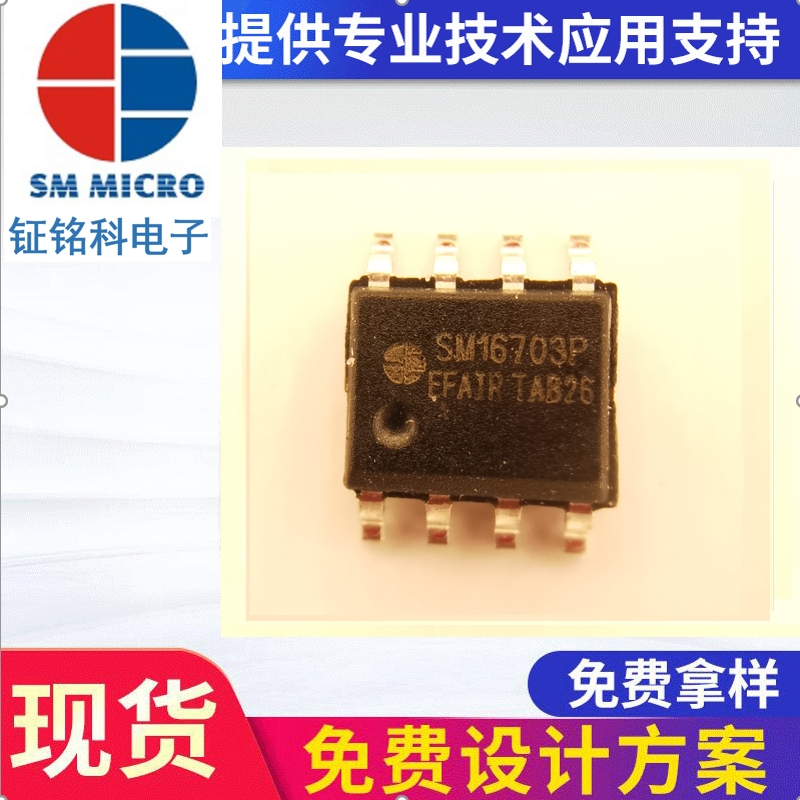

明微电子SM16703P是单线归零码传输的RGB幻彩三通道LED驱动控制芯片， SM16703P内部
包含电源钳位�？�、信号解码�？�、 振荡�？�、数据再生�？�、输出电流驱动�？榈�。其中
数据再生模块在接受完本芯片的数据后，自动将级联输出的数据整形转发，保证数据串联传
输过程中不衰减。 SM16703P无需外接电阻，OUT R/G/B端口默认输出 电流17mA。芯片外围元
器件少、简单可靠。

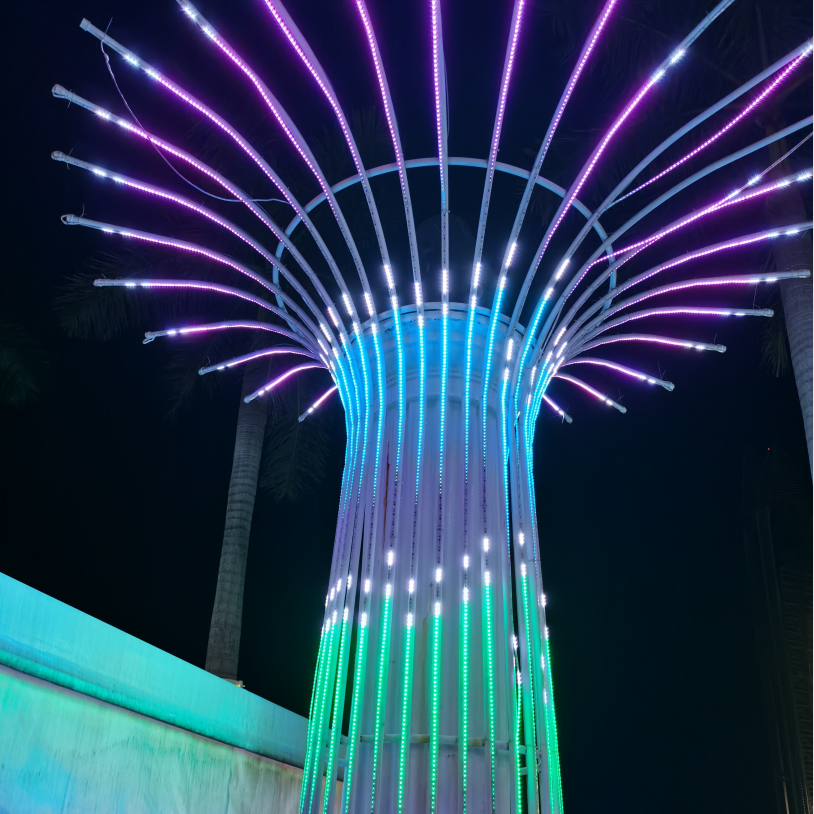

在深圳和华东的众多工程案列中都能看到他的存在，以芯片性能稳定皮实耐抗不坏，数据
传输的可靠性，一致性高得到越来越多同行的认可
SM16703P的产品特性说明：芯片内置电源钳位，支持输入电源电压 5~24V ，无需外接电
阻OUT R/G/B 恒流值默认17mA ，OUT R/G/B 上电状态输出电流占空比 50% 全亮，OUT R/G/B
端口耐压 26V ，OUT R/G/B 输出灰度等级256 级 ，同一帧显示数据同步刷新 ，数据串联传
输 ，采用单极性归零码数据协议 ，级联数据整形后输出，防止数据衰减 ，信号传输速率
800Kbps ，封装形式：SOP8
