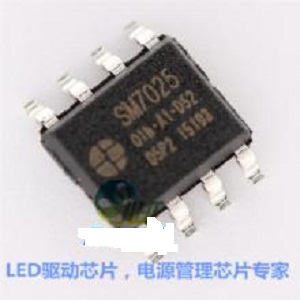

PWM功率开关电源控制icSM7025家电应用比亚成微开关电源高效
AC/DC PWM 功率开关电源控制icSM7025 是采用电流模式 PWM 控制方式的功率开关
芯片，集成高压启动电路和高压功率管，为低成本开关电源系统提供高性价比的解决方
案。

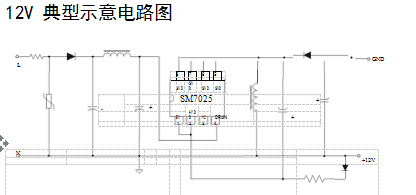

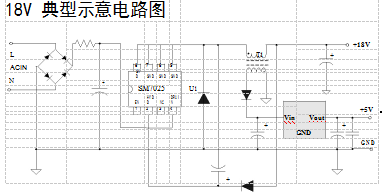

芯片应用于 BUCK 系统方案，支持 12V/18V 输出电压，很方便的应用于小家电产品领
域。并提供了过温、过流、过压、欠压等完善的保护功能，保证了系统的可靠性。
注：芯片 5、6、7、8 脚为芯片散热脚，PCB Layout 过程中注意增加散热措施。

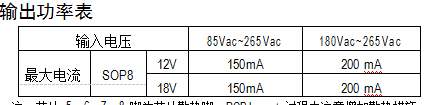

注（1）：芯片要焊接在有 200mm2 铜箔散热的 PCB 板，铜箔厚度 35um，铜箔连接到
所有的 GND 脚。

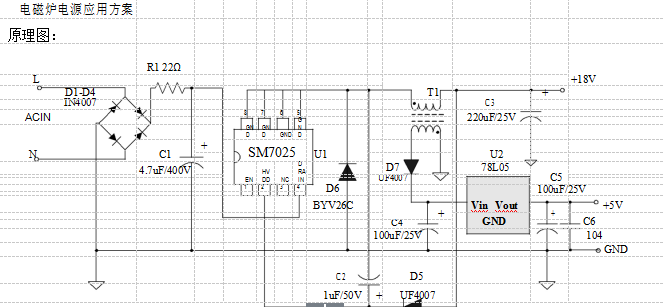

上图为典型的 BUCK-BOOST 电路，其中 C1、C2、L1 组成π型滤波，有益于改善 EMI
特性，R1 电阻为浪涌
抑制元件，D1 为整流二极管，构成半波整流电路。
当AC/DC PWM 功率开关电源控制icSM7025启动后，C2 电容上的电压会通过芯片内部的
高压启动 MOS 管向芯片 HVDD 电容 C3 充电，当
C4 电容电压达到 11.5V，内部高压启动 MOS 管关闭，同时 PWM 开启，系统开始工作
。
AC/DC PWM 功率开关电源控制icSM7025当 C4 电容电压下降到 9V 以下，关闭 PWM 信
号，同时芯片将会产生复位信号，使系统重新启动。这就是
欠压保护。
AC/DC PWM 功率开关电源控制icSM7025主要功能特点:
拓扑结构支持：低成本 BUCK、 BUCK-BOOST 等方案
采用 700V 单芯片集成工艺
85Vac~265Vac 宽电压输入
待机功耗小于 120mW@220Vac
集成高压启动电路
集成高压功率开关
60KHz 固定开关频率
内置抖频技术，提升 EMC 性能
电流模式 PWM 控制方式
内置过温、过流、过压、欠压等保护功能
内置软启动
内置智能软驱动技术（提高
EMC 性能）
封装形式：SOP8
AC/DC PWM 功率开关电源控制icSM7025通过高压 MOS 的电流 ID 分成两个部分，其中
一部分为 IS，这部分电流为芯片采样电流。IS 与 ID 成比例关系：
ID = GID ? IS
AC/DC PWM 功率开关电源控制icSM7025通过上图可知：(I S ? I FB ) ? R2 ?
0.23V ，由此可以得到：-
0.23V
IS = R2 - IFB
AC/DC PWM 功率开关电源控制icSM7025以上公式合并，可得到：
ID = GID ? ( 0.23V - IFB )
R2
从上式可以看出，IFB 电流大，ID 的电流就小；IFB 电流�。琁D 的电流就大。当
IFB 的电流大于(0.23V / R2)
时，AC/DC PWM 功率开关电源控制icSM7025会关闭 PWM，同时芯片会自动进入突发模
式。
AC/DC PWM 功率开关电源控制icSM7025应用领域：
电磁炉、电饭煲、电压力锅等小家电产品电源
如有需要订购请联系佰富彩订购，提供方案技术支持，免费拿样4000336518
