LED恒流PWM调光电源驱动芯片SM15633E 是三通道 LED 恒流驱动控制芯片，SM15633E专
用的恒流控制技术，LED电源芯片SM15633E可实现低电压恒流开启且输出电流精度高。
LED恒流PWM调光电源芯片SM15633E内置 OUT 端口高压驱动�？�、PWM 调光�？�、过温保

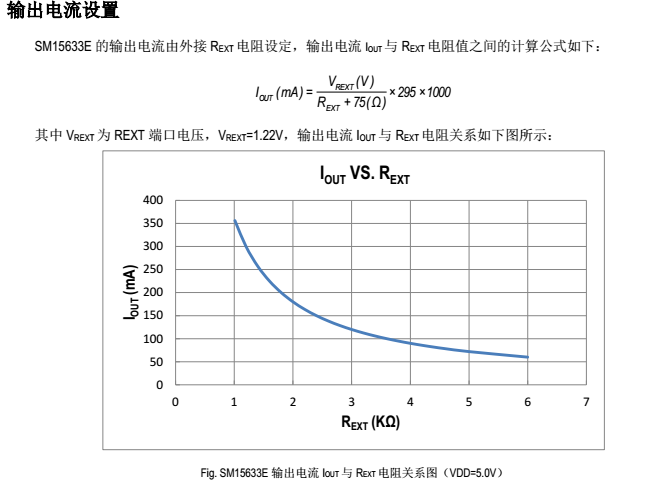

护�？椤⒑懔髑？�。SM15633E输出电流可以由外接 REXT 电阻可设置为 350mA最大值
LED恒流PWM调光电源驱动芯片SM15633E可实现低电压恒流开启且输出电流精度高，片内输
出电流偏差小于±3.0%、片间输出电流偏差小于±4.0%；

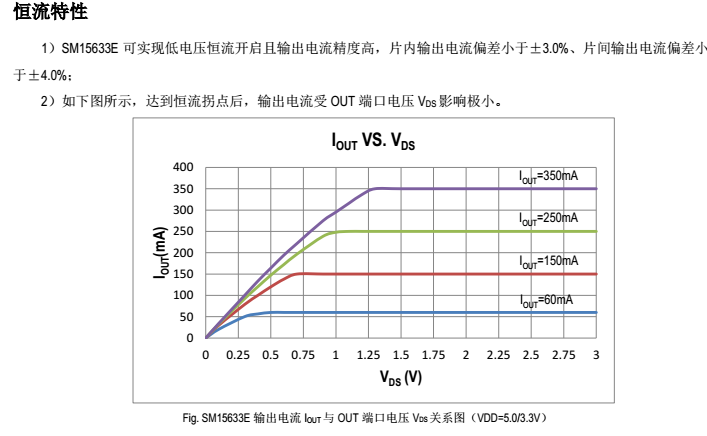

如下图所示，达到恒流拐点后，输出电流受 OUT 端口电压 VDS 影响极小。
LED恒流PWM调光电源驱动芯片SM15633E内置温度补偿功能，当芯片内部达到 150oC 过温
点时，开始减小输出电流，保证芯片温度不会过高， 提升LED电源芯片工作可靠性。

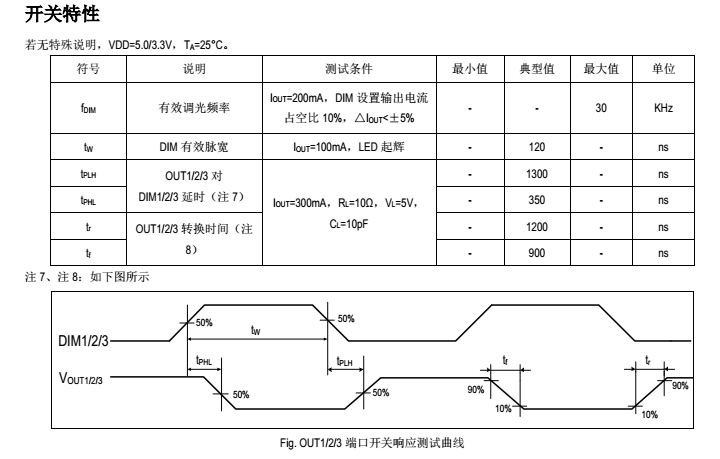

LED恒流PWM调光电源驱动芯片SM15633E之所以能够三通道进行调光就是 可通过
DIM1/2/3 端口输入 PWM 信号分别实现OUT1/2/3 端口调光。
并且LED电源芯片SM15633E内置过温保护功能，当内部温度达到过温保护点时降低输出电
流，提升系统工作可靠性。提升LED灯具使用时候的安全性。

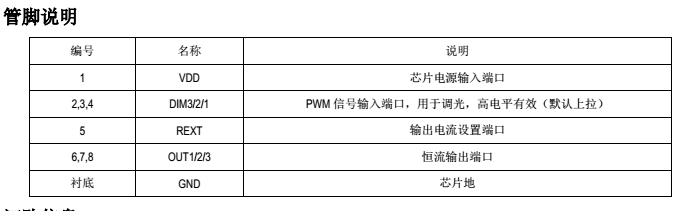

LED恒流PWM调光电源驱动芯片SM15633E:
当 DIM1/2/3 端口悬空时，LED电源芯片SM15633E无调光功能，即输出电流占空比 100%
。当 DIM1/2/3 端口输入 PWM 信号时，端口保护电阻 RDIM 一般取值 510Ω。
注 1：最大输出功率受限于芯片结温，最大极限值是指超出该工作范围，芯片有可能损坏
。在极限参数范围内容工作，器件功能正常， 但并不完全保证满足个别性能指标。
注 2：RθJA 在 TA=25°C 自然对流下根据 JEDEC JESD51 热测量标准在单层导热试验
板上测量。
注 3：温度升高最大功耗一定会减�。庖彩怯� TJMAX，RθJA 和环境温度 TA 所决定的
。最大允许功耗为 PD = (TJMAX-TA)/ RθJA 或是极限范围给出的数值中比较低的那个值
注 4：电气工作参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直
流和交流电参数。对于未给定上下限值的参数，该规范不予保证其精度，但其典型值合理
反映了器件性能。
注 5：规格书的最小、最大参数范围由测试保证，典型值由设计、测试或统计分析保证。
注 6：电流负温度补偿起始点为芯片内部设定温度 150°C。

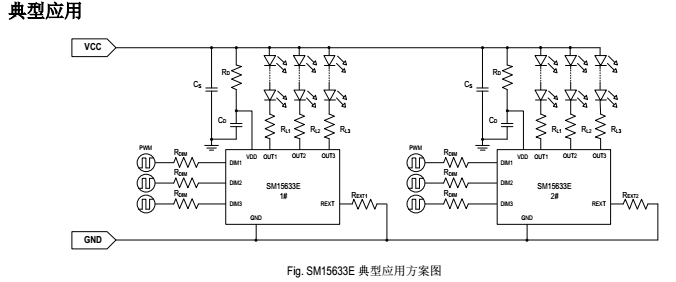

LED恒流PWM调光驱动电源芯片：
应用领域
洗墙灯、埋地灯、投光灯
LED 照明、户外亮化工程等
佰富彩高压线性恒流芯片行业专家，高压测光源灯条高压线性方案，高压漫反射灯条
方案，高压洗墙灯方案，LED电源芯片12年专注研发电子芯片产品---
http://www.xjkamran.com
SM15633E 是三通道 LED 恒流驱动控制芯片，使用本司专利的恒流控制技术，可实现低电
压恒流开启且输出电流精度高。芯片内置 OUT 端口高压驱动模块、PWM 调光模块、过温
保护�？�、恒流驱动�？�。输出电流由外接 REXT 电阻可设置为 60mA~350mA。
SM15633E 可通过 DIM1/2/3 端口输入 PWM 信号分别实现
OUT1/2/3 端口调光。
芯片内置过温保护功能，当内部温度达到过温保护点时降低输出电流，提升系统工作可靠
性。
