LED恒流驱动电路图是一种常见的电路设计，用于驱动LED灯。LED恒流驱动电路可以确保LED灯的亮度稳定，不受电压波动的影响，使得LED灯在长时间使用时保持一致的亮度，延长LED灯的使用寿命。
LED恒流驱动电路通常由电源、恒流驱动芯片和LED灯组成。电源为整个电路提供稳定的电压，而恒流驱动芯片则起到控制LED灯电流的作用。LED恒流驱动电路图还可以包括过压保护和过流保护等保护电路，以确保LED灯在异常情况下的安全使用。
对于LED恒流驱动电路图的设计，需要考虑LED灯的工作电流和电压特性，选取合适的恒流驱动芯片，并且进行严格的电路布局和参数计算，以确保电路的稳定性和安全性。
在 LED 恒流驱动电路图中，恒流驱动芯片的选择非常重要。目前市场上常见的恒流驱动芯片有许多种，每种都有自己的特点和适用范围。下面介绍三款简单实用的LED恒流驱动电路图。
第一款LED恒流驱动电路图-SM2082EGS:
SM2082EDS 是一款单通道LED线性恒流控制芯片，芯片使用本司专利的恒流设定和控制技术，输出电流由外接 Rext 电阻设置，最大电流可达 100mA，且输出电流不随芯片 OUT 端口电压而变化，具有较好的恒流性能。系统结构简单，外围元件极少，方案成本低。
第二款LED恒流驱动电路图-SM2612EN:
SM2612EN 是一款双通道可调光 LED 线性恒流控制芯片，芯片使用本司专利的恒流设定和控制技术，输出电流由外接 Rext 电阻设置，且输出电流不随芯片 OUT 端口电压而变化。芯片可通过 DIM 端口实现 PWM 调光功能，OUT 端口输出电流为模拟量，调光无频闪，具有良好的调光精度。系统结构简单，外围元件极少，方案成本低。

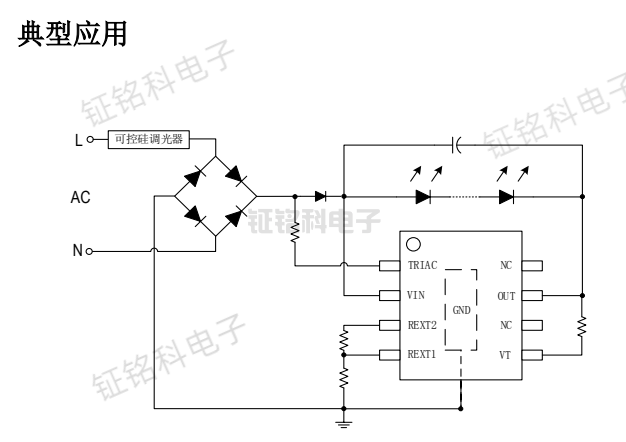

第三款LED恒流驱动电路图-SM2196KF:
SM2196KF 是一款高效带可控硅检测、线网电压补偿的双通道LED 线性恒流控制芯片，该芯片使用本司专利的恒流和恒功率控制技术，通过检测 VT 端口电压控制输出电流，从而使得在输入电压变化时，输入功率基本保持不变；同时具有良好的可控硅兼容性，通过检测 TRIAC 端口电压控制泄放电流，从而使得在无可控硅接入系统时，关闭 TRIAC 端口，在有可控硅接入系统时，正�？� TRIAC端口。芯片具有过温调节功能，当芯片温度过高，减小输出电流，提高系统应用可靠性。
